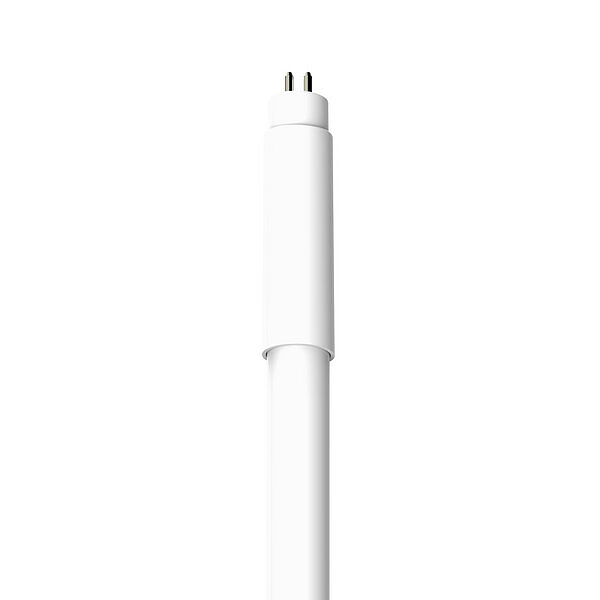

Shot Tubo LED Vetro T5 Mains — tubo LED lineare G5 in vetro, disponibile in quattro lunghezze e due temperature colore, per un'illuminazione ampia ed efficiente.
Perché ti serve
Il tubo LED Shot T5 Mains è pensato per chi cerca una sorgente luminosa lineare a basso consumo, adatta all'illuminazione generale di ambienti commerciali, uffici e spazi professionali con apparecchi compatibili.
La gamma comprende quattro lunghezze, da 549 a 1449 mm, con potenze di 8 W, 12 W, 16 W e 20 W. Questa varietà permette di scegliere il tubo più adatto alle dimensioni dell'apparecchio e alla quantità di luce necessaria.
Il flusso luminoso da 1200 a 3000 lumen consente di adattare l'illuminazione alle diverse esigenze, mantenendo un'efficienza luminosa calcolata di 150 lm/W in tutte le versioni.
Le due temperature colore disponibili, 3000 K e 4000 K, permettono di scegliere tra una luce bianca calda e una luce bianca naturale.
Il fascio luminoso di 250° favorisce una distribuzione ampia della luce, particolarmente utile negli apparecchi lineari dotati di diffusore.
La classe energetica D e la durata dichiarata di 25.000 ore rendono questa serie interessante per ambienti nei quali l'illuminazione viene utilizzata quotidianamente.
Il formato T5 con attacco G5 e diametro di 18 mm consente l'utilizzo in apparecchi predisposti per questa tipologia di tubo, previa verifica della compatibilità elettrica.
Attenzione: il produttore specifica che questi tubi non sono compatibili con reattori elettronici. Prima della sostituzione è necessario verificare il sistema di alimentazione e le modalità di collegamento previste.
Caratteristiche tecniche
| Marca |
Shot |
| Produttore |
Bot Lighting |
| Modello/Serie |
Tubo LED Vetro T5 Mains |
| Tipologia |
Tubo LED lineare in vetro |
| Formato |
T5 |
| Attacco |
G5 |
| Potenze disponibili |
8 W - 12 W - 16 W - 20 W |
| Flusso luminoso |
1200 - 1800 - 2400 - 3000 lm |
| Temperature colore |
3000 K - 4000 K |
| Angolo di diffusione |
250° |
| Dimmerabile |
No |
| Grado di protezione |
IP20 |
| Materiale |
Vetro |
| Lunghezze disponibili |
549 - 849 - 1149 - 1449 mm |
| Diametro |
18 mm |
| Durata dichiarata |
25.000 ore |
| Cicli di accensione |
200.000 |
| Classe energetica |
D |
| Compatibilità reattori elettronici |
Non compatibile |
Varianti disponibili
| Dimensioni |
Potenza |
Temperatura colore |
Lumen |
Fascio |
Classe |
Codice Shot |
EAN |
| 549 × 18 mm |
8 W |
3000 K |
1200 lm |
250° |
D |
L506082AC |
8031453031947 |
| 549 × 18 mm |
8 W |
4000 K |
1200 lm |
250° |
D |
L506083AC |
8031453031954 |
| 849 × 18 mm |
12 W |
3000 K |
1800 lm |
250° |
D |
L509122AC |
8031453031961 |
| 849 × 18 mm |
12 W |
4000 K |
1800 lm |
250° |
D |
L509123AC |
8031453031978 |
| 1149 × 18 mm |
16 W |
3000 K |
2400 lm |
250° |
D |
L512162AC |
8031453031985 |
| 1149 × 18 mm |
16 W |
4000 K |
2400 lm |
250° |
D |
L512163AC |
8031453031992 |
| 1449 × 18 mm |
20 W |
3000 K |
3000 lm |
250° |
D |
L515202AC |
8031453032005 |
| 1449 × 18 mm |
20 W |
4000 K |
3000 lm |
250° |
D |
L515203AC |
8031453032012 |
Quattro lunghezze per diverse esigenze di illuminazione
La gamma Shot T5 Mains comprende quattro dimensioni, tutte con diametro di 18 mm e attacco G5.
-

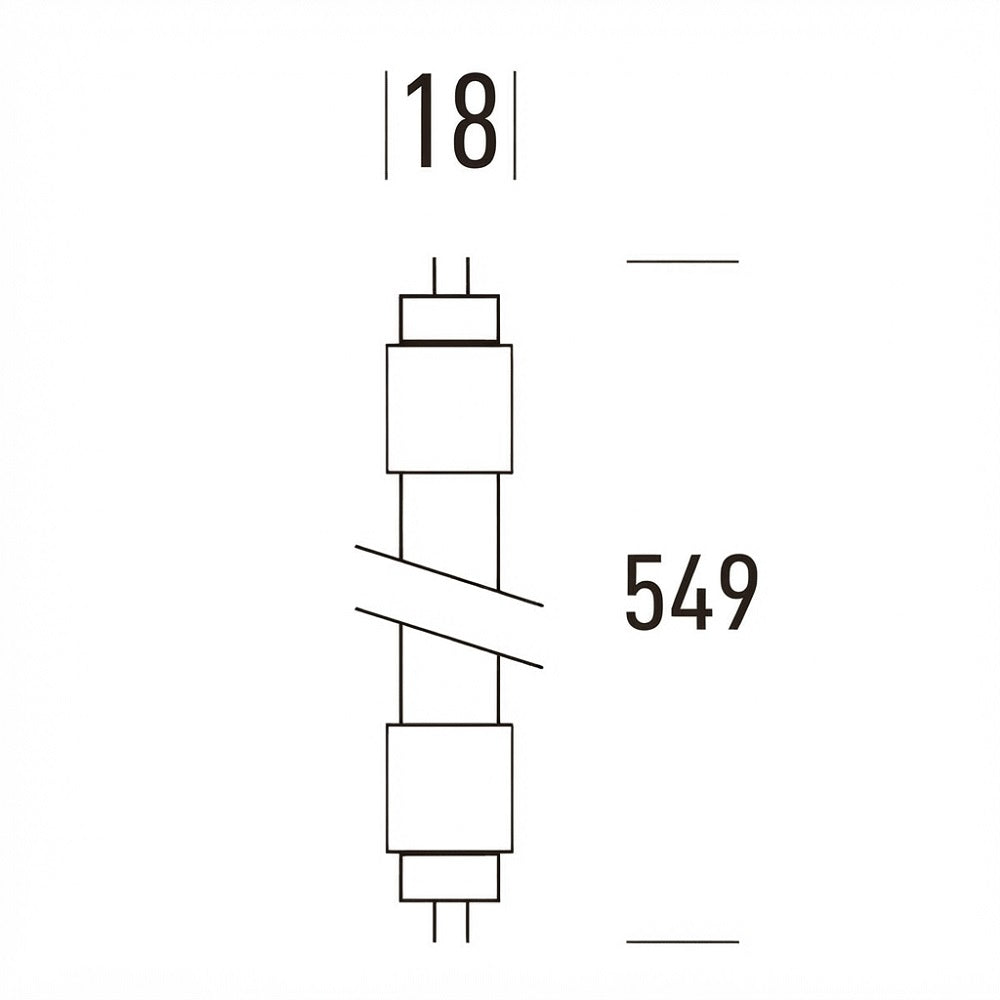

549 mm - 8 W: 1200 lumen, per apparecchi lineari compatti.
-

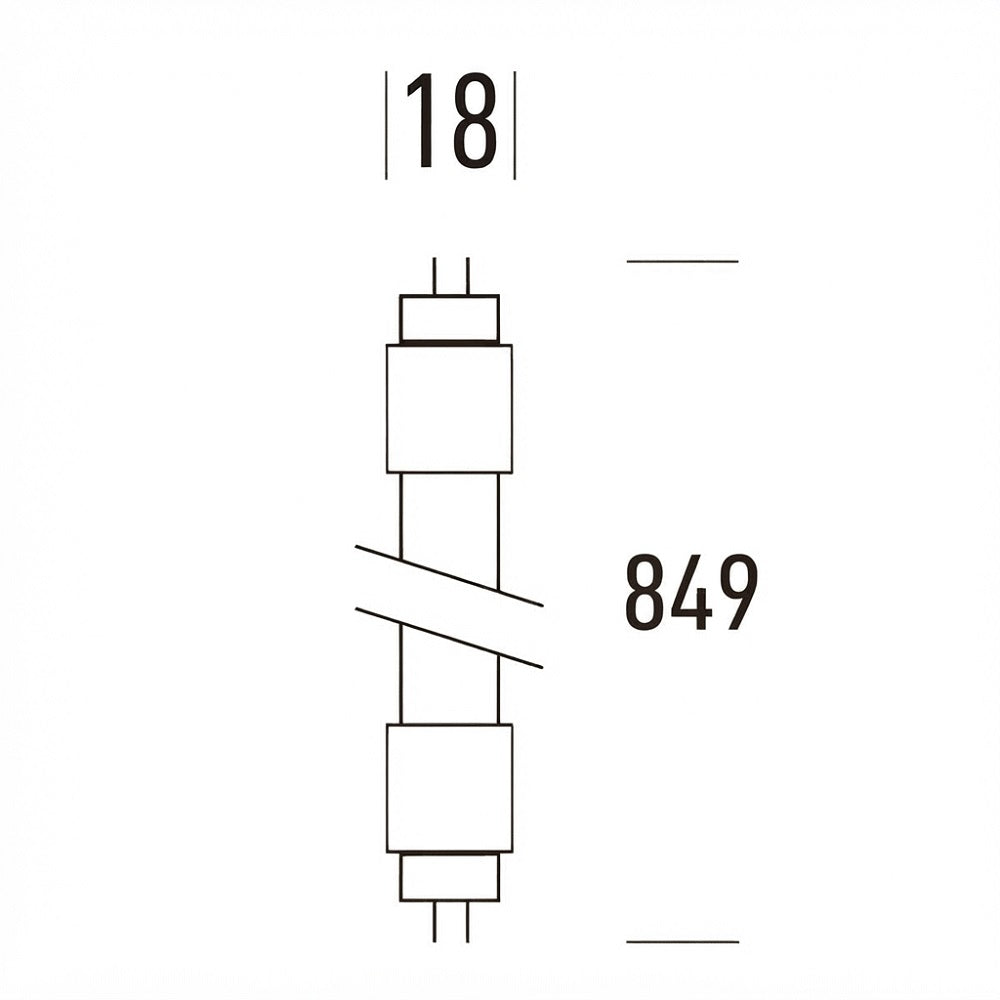

849 mm - 12 W: 1800 lumen, per plafoniere di lunghezza intermedia.
-
1149 mm - 16 W: 2400 lumen, per apparecchi lineari di maggiore estensione.
-

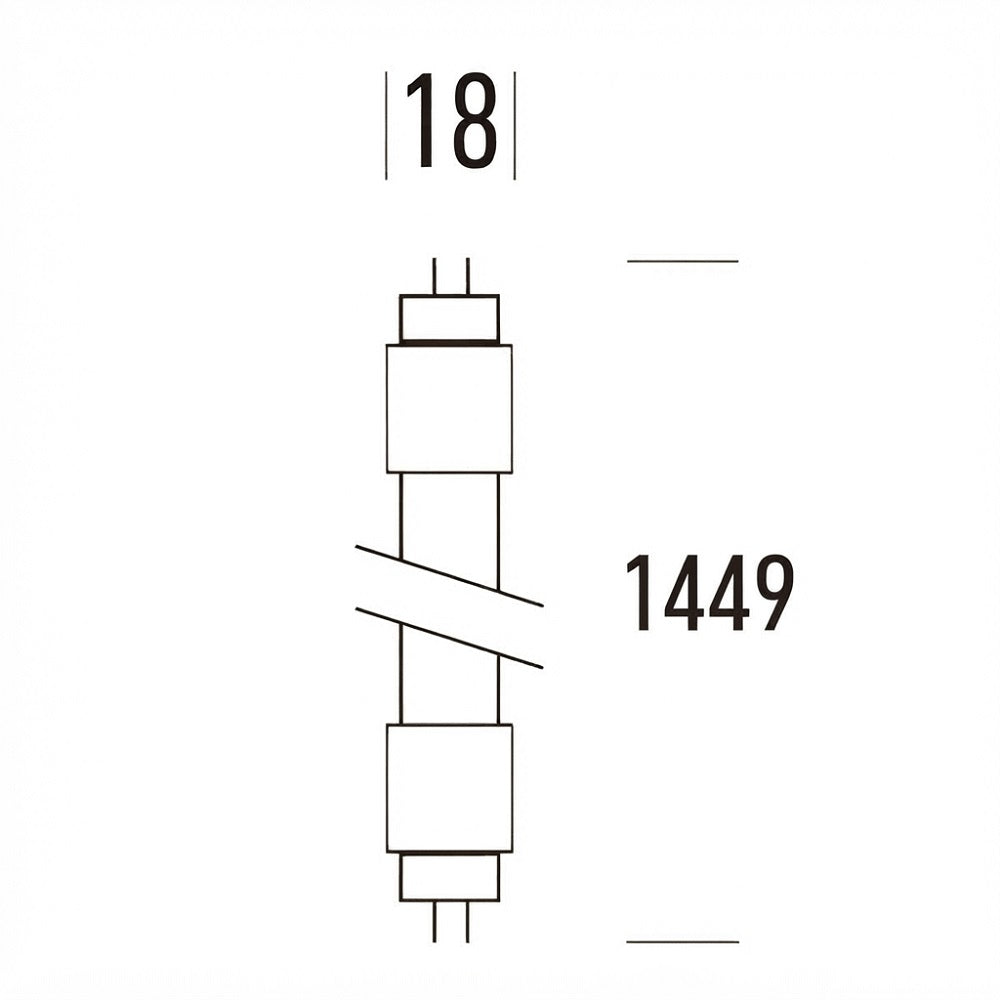

1449 mm - 20 W: 3000 lumen, per chi necessita di una quantità superiore di luce.
Ogni lunghezza è disponibile sia a 3000 K sia a 4000 K, con lo stesso flusso luminoso dichiarato.
Luce calda 3000 K o naturale 4000 K
I tubi Shot T5 Mains sono disponibili in due tonalità luminose:
-
3000 K - Luce calda: tonalità bianca calda, adatta a negozi, ambienti commerciali e spazi nei quali si desidera una luce più accogliente.
-
4000 K - Luce naturale: tonalità bianca neutra, indicata per uffici, laboratori e ambienti professionali.
La temperatura colore è fissa per ciascuna variante e non è modificabile durante l'utilizzo.
Efficienza luminosa e consumi
La serie Shot T5 Mains offre un'efficienza luminosa calcolata di 150 lm/W in tutte le versioni.
| Versione |
Potenza |
Lumen |
Efficienza calcolata |
Consumo per 1000 ore |
| 549 mm |
8 W |
1200 lm |
150 lm/W |
8 kWh |
| 849 mm |
12 W |
1800 lm |
150 lm/W |
12 kWh |
| 1149 mm |
16 W |
2400 lm |
150 lm/W |
16 kWh |
| 1449 mm |
20 W |
3000 lm |
150 lm/W |
20 kWh |
Tutte le versioni appartengono alla classe energetica D, secondo la classificazione europea delle sorgenti luminose.
I consumi indicati sono riferiti alla potenza nominale della sola sorgente LED. Il consumo effettivo dell'impianto può dipendere anche dal sistema di alimentazione.
Diffusione luminosa di 250°
Il tubo LED Shot T5 Mains presenta un angolo di diffusione di 250°, che permette di distribuire la luce su un'area ampia.
Questa caratteristica è particolarmente utile negli apparecchi lineari dotati di diffusore, nei quali è importante ottenere un'illuminazione distribuita lungo la superficie.
La distribuzione luminosa effettiva dipende dalla struttura della plafoniera e dalla presenza di eventuali riflettori o schermi.
Attacco G5 e formato T5
La serie Shot T5 Mains utilizza un attacco G5, tipico dei tubi fluorescenti e LED di formato T5.
Il diametro del tubo è di 18 mm, mentre le lunghezze disponibili sono 549, 849, 1149 e 1449 mm.
È importante non confondere questi prodotti con i tubi T8, che utilizzano generalmente attacco G13 e hanno dimensioni differenti.
La presenza dello stesso attacco G5 non garantisce automaticamente la compatibilità elettrica con tutti gli apparecchi T5.
Compatibilità con reattori elettronici
Il produttore specifica che i tubi Shot T5 Mains non sono compatibili con reattori elettronici.
Prima della sostituzione è necessario identificare il sistema di alimentazione della plafoniera e verificare le modalità di collegamento previste.
La denominazione Mains non deve essere interpretata come autorizzazione a collegare il tubo direttamente alla rete senza seguire lo schema di installazione del produttore.
Eventuali modifiche al cablaggio devono essere effettuate da personale qualificato, nel rispetto delle norme applicabili.
Dove utilizzare i tubi Shot T5 Mains
-
Uffici: per illuminazione generale con apparecchi lineari compatibili.
-
Negozi: per aree commerciali e spazi di servizio.
-
Laboratori: per illuminazione funzionale degli ambienti.
- Magazzini e locali tecnici.
- Corridoi e zone di passaggio.
- Plafoniere e apparecchi T5 con attacco G5 elettricamente compatibili.
Durata e cicli di accensione
La serie Shot T5 Mains presenta una durata dichiarata di 25.000 ore e una resistenza a 200.000 cicli di accensione.
Questi valori sono interessanti per ambienti nei quali l'illuminazione viene utilizzata frequentemente.
La durata effettiva può variare in base alle condizioni di funzionamento, alla temperatura dell'apparecchio e alla qualità dell'alimentazione.
Installazione e manutenzione
Prima della sostituzione, interrompere l'alimentazione elettrica e attendere che il tubo precedente si sia raffreddato.
Verificare che la plafoniera sia predisposta per tubi T5 con attacco G5 e che la lunghezza corrisponda a quella richiesta: 549, 849, 1149 oppure 1449 mm.
Controllare il diametro di 18 mm e lo spazio disponibile all'interno dell'apparecchio.
Identificare il sistema di alimentazione esistente. Il produttore dichiara che questi tubi non sono compatibili con reattori elettronici.
Seguire esclusivamente lo schema di collegamento e le istruzioni del produttore. Eventuali modifiche al cablaggio devono essere eseguite da personale qualificato.
Il tubo non è dimmerabile e non deve essere utilizzato con sistemi di regolazione dell'intensità luminosa non compatibili.
Il grado di protezione IP20 non consente l'esposizione diretta all'acqua.
Per la pulizia utilizzare un panno morbido e asciutto, con alimentazione disinserita e tubo freddo. Prestare attenzione al corpo in vetro durante la movimentazione.
Pro & Contro
-
Quattro lunghezze: 549, 849, 1149 e 1449 mm.
-
Due temperature colore: 3000 K e 4000 K.
-
Efficienza luminosa: 150 lm/W calcolati.
- Quattro potenze disponibili da 8 a 20 W.
- Flusso luminoso fino a 3000 lumen.
- Fascio luminoso ampio di 250°.
- Attacco G5 e formato T5.
- Classe energetica D.
- Durata dichiarata di 25.000 ore.
- 200.000 cicli di accensione.
- Non compatibile con reattori elettronici.
- Non dimmerabile.
- La temperatura colore è fissa per ciascuna variante.
- La compatibilità elettrica della plafoniera deve essere verificata prima della sostituzione.
- Il corpo in vetro richiede attenzione durante la movimentazione.
- Grado IP20, non resistente all'acqua.
- Non è un tubo T8 con attacco G13.
FAQ
Quale attacco utilizzano i tubi Shot T5 Mains?
Tutte le versioni utilizzano attacco G5, tipico del formato T5.
Quali lunghezze sono disponibili?
La gamma comprende tubi da 549, 849, 1149 e 1449 mm, tutti con diametro di 18 mm.
Quali potenze sono disponibili?
Sono disponibili versioni da 8 W, 12 W, 16 W e 20 W.
Quali temperature colore posso scegliere?
Ogni lunghezza è disponibile a 3000 K, luce calda, oppure 4000 K, luce naturale.
Quanti lumen producono?
Le versioni da 8, 12, 16 e 20 W producono rispettivamente 1200, 1800, 2400 e 3000 lumen.
Qual è la classe energetica?
Tutte le versioni appartengono alla classe energetica D.
I tubi Shot T5 Mains sono compatibili con reattori elettronici?
No. La scheda tecnica specifica che non sono compatibili con reattori elettronici.
Posso sostituire direttamente un tubo fluorescente T5?
Non sempre. Prima della sostituzione è necessario verificare la compatibilità elettrica della plafoniera e seguire le istruzioni di installazione del produttore.
Posso utilizzare questi tubi in una plafoniera T8 G13?
No. I tubi T5 Mains utilizzano attacco G5 e hanno dimensioni differenti rispetto ai tubi T8 con attacco G13.
I tubi Shot T5 Mains sono dimmerabili?
No, le versioni riportate nella scheda tecnica non sono dimmerabili.
Quanto durano?
Il produttore dichiara una durata di 25.000 ore e 200.000 cicli di accensione.
Qual è il fascio luminoso?
Tutte le versioni presentano un angolo di diffusione di 250°.
Quali sono i codici delle versioni da 549 mm?
3000 K: L506082AC - EAN 8031453031947. 4000 K: L506083AC - EAN 8031453031954.
Quali sono i codici delle versioni da 849 mm?
3000 K: L509122AC - EAN 8031453031961. 4000 K: L509123AC - EAN 8031453031978.
Quali sono i codici delle versioni da 1149 mm?
3000 K: L512162AC - EAN 8031453031985. 4000 K: L512163AC - EAN 8031453031992.
Quali sono i codici delle versioni da 1449 mm?
3000 K: L515202AC - EAN 8031453032005. 4000 K: L515203AC - EAN 8031453032012.
